Instrukcja Obsługi [4 grafiki obrotowe]

1. Wskazówki przed użytkowaniem

Ustawienie ostrości

- Przed użyciem ustaw ostrość wyświetlanego obrazu

- Projektor nie posiada manualnej regulacji wielkości projekcji

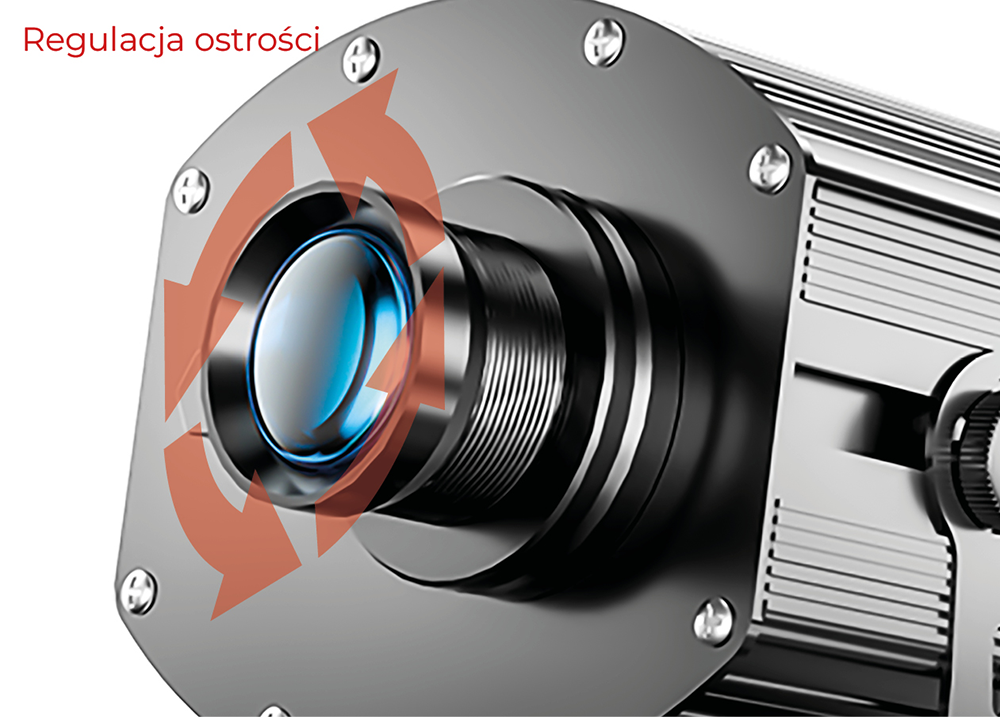

- Jak ustawić ostrość: Obróć przednią część soczewki urządzenia by ustawić odpowiednią ostrość

Uwaga: Im bliżej projektor znajduje się od powierzchni, tym więcej obrotów soczewki w tył, im dalej tym więcej obrotów w przód.

Grafika może być obrotowa lub statyczna

Ustawienie grafiki obrotowej (obrót wokół własnej osi) lub statycznej

Przykładowy pilot zdalnego sterowania

2. Przykładowy sposób montażu

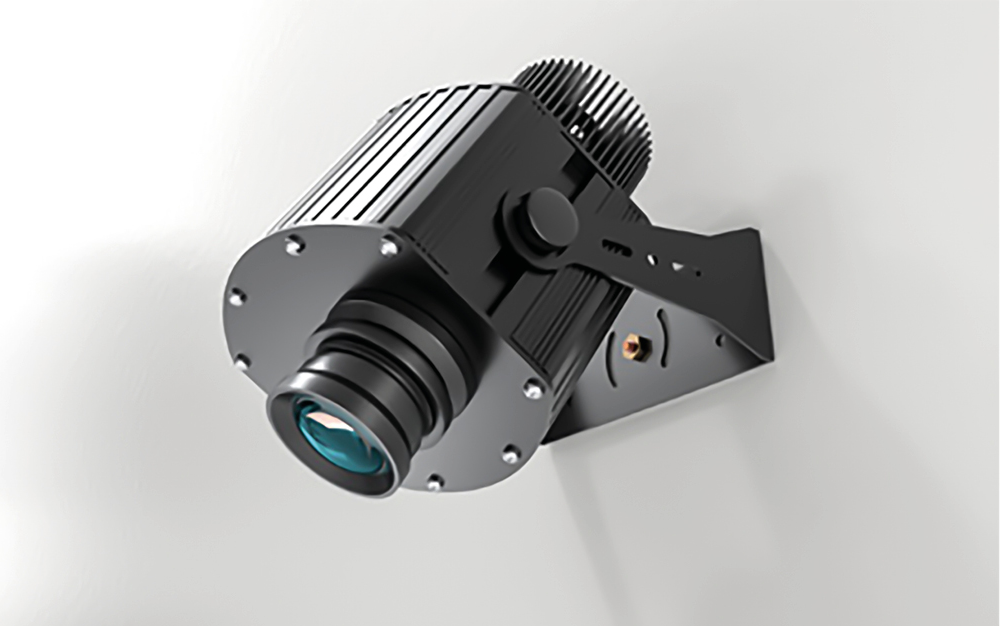

Urządzenie może być przymocowane do ściany lub sufitu za pomocą śruby mocującej dołączonej do zestawu

1. ✅ Wywierć otwór w odpowiednim miejscu (średnica 10mm)
2. ✅ Umieść śrubę mocującą w otworze
3. ✅ Dopasuj śrubę mocującą do otworu w podstawie urządzenia
4. ✅ Przykręć nakrętkę śruby tak by urządzenie było stabilne

3. Sposób wymiany wkładu GOBO

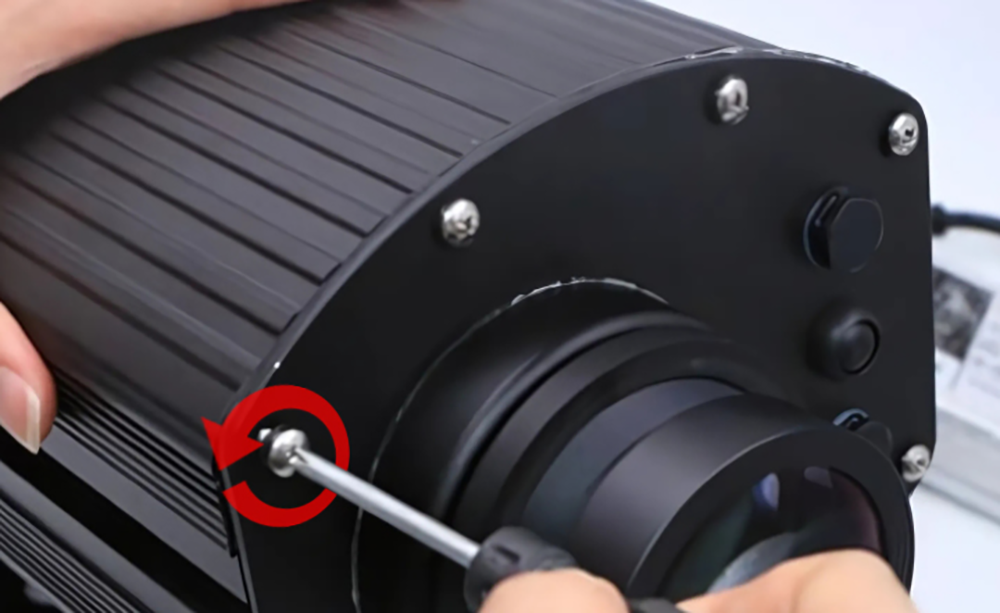

Krok 1: Odkręć wszystkie śruby znajdujące się z przodu obudowy urządzenia

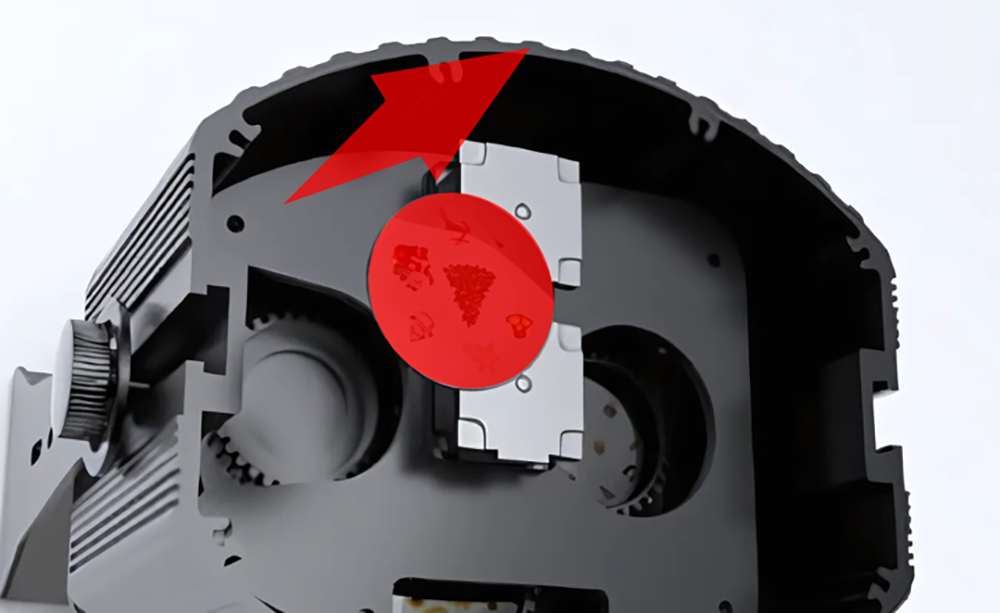

Krok 2: Wyjmij szklany wkład GOBO, który chcesz wymienić. Wkłady zamocowane są za pomocą magnesu

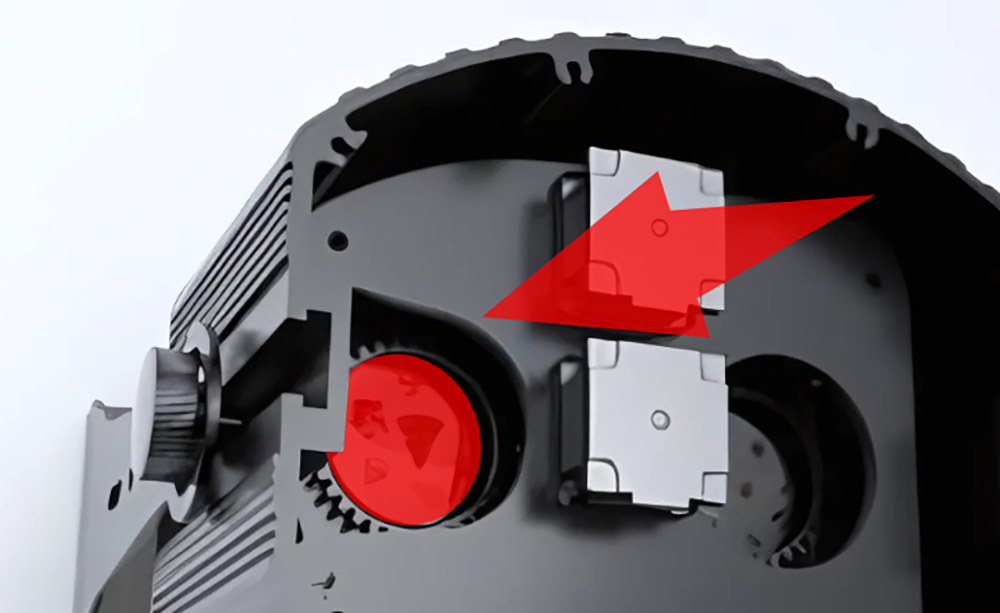

Krok 3: Umieść nowy wkład GOBO. Wkład należy umieścić rewersem do góry.

Zalecamy przetarcie szkiełka przed montażem.

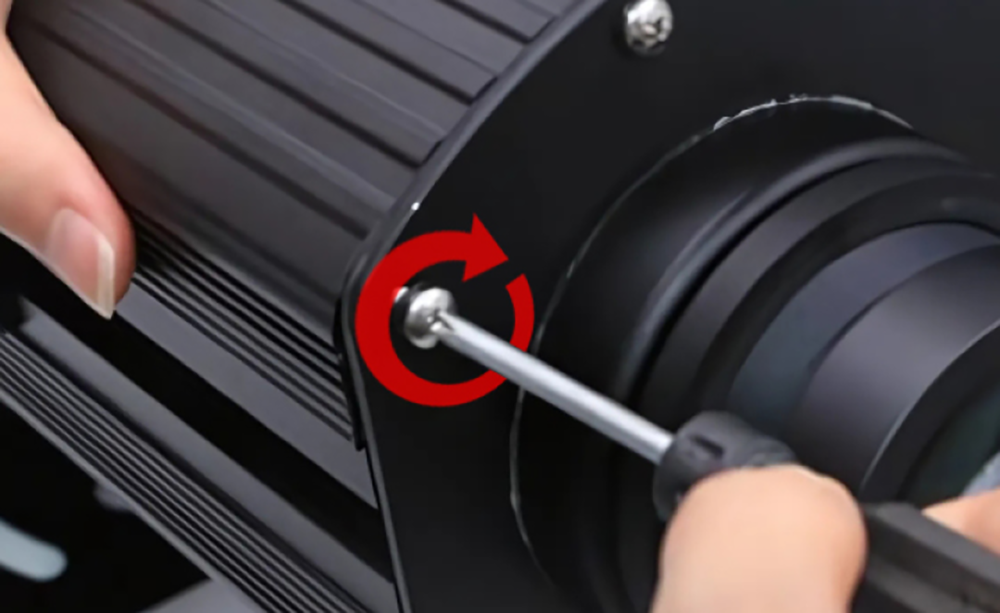

Krok 4: Po zamontowaniu nowego wkładu zamontuj obudowę i przykręć śruby.

4. Parametry techniczne

• ✅ Napięcie wyjściowe: AC 100 - 240V
• ✅ Moc: 40W - 600W
• ✅ Odprowadzanie ciepła: Radiator aluminiowy
• ✅ Waga: 2.8 - 16 kg
• ✅ Obudowa: Stop aluminium
• ✅ Zastosowanie: Odporny na warunki atmosferyczne
• ✅ Źródło światła: Dioda LED OSRAM
• ✅ Norma: GB 7000.1-2015

Uwagi

• ✅ Przeczytaj instrukcję przed instalacją
• ✅ Zakaz nieautoryzowanego kopiowania treści
• ✅ Instrukcja ma charakter informacyjny
• ✅ Nie ingeruj w urządzenie poza instrukcją

Wskazówki bezpieczeństwa

• ✅ Odłącz zasilanie przed montażem lub konserwacją
• ✅ Serwis powinien być wykonany przez personel techniczny
• ✅ Nie patrz bezpośrednio w źródło światła
