Instrukcja Obsługi [modele sufitowe]

1. Wskazówki przed użytkowaniem

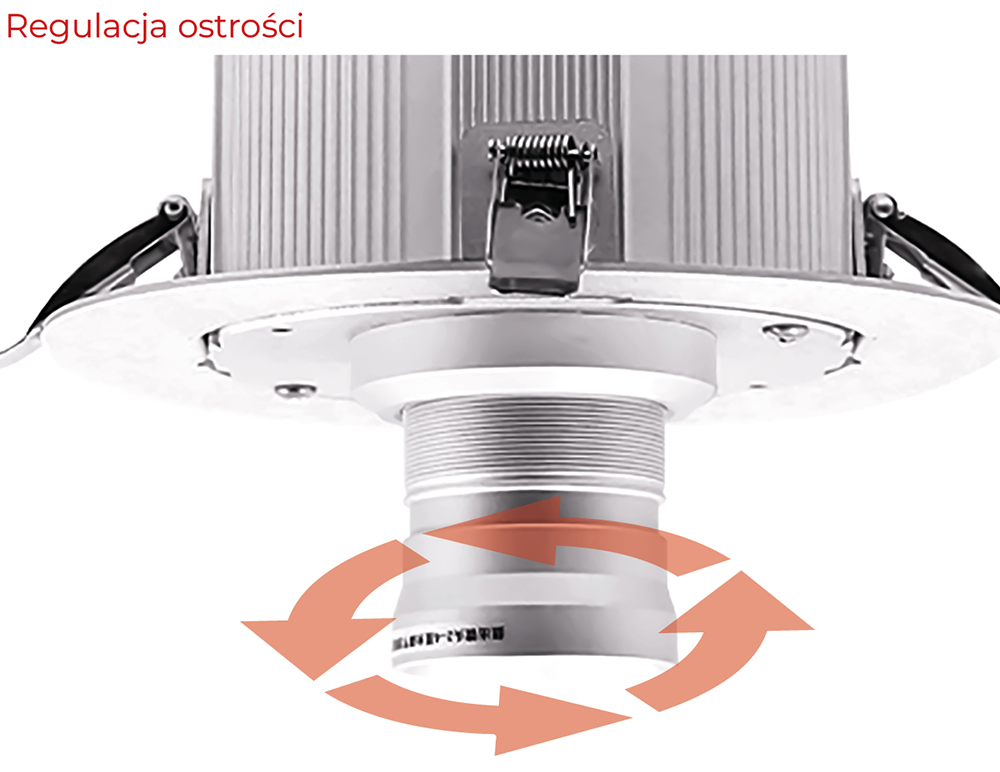

Ustawienie ostrości

- Przed użyciem ustaw ostrość wyświetlanego obrazu

- Projektor nie posiada manualnej regulacji wielkości projekcji

- Jak ustawić ostrość: Obróć przednią część soczewki urządzenia by ustawić odpowiednią ostrość

Uwaga: Im bliżej projektor znajduje się od powierzchni, tym więcej obrotów soczewki w tył, im dalej tym więcej obrotów w przód.

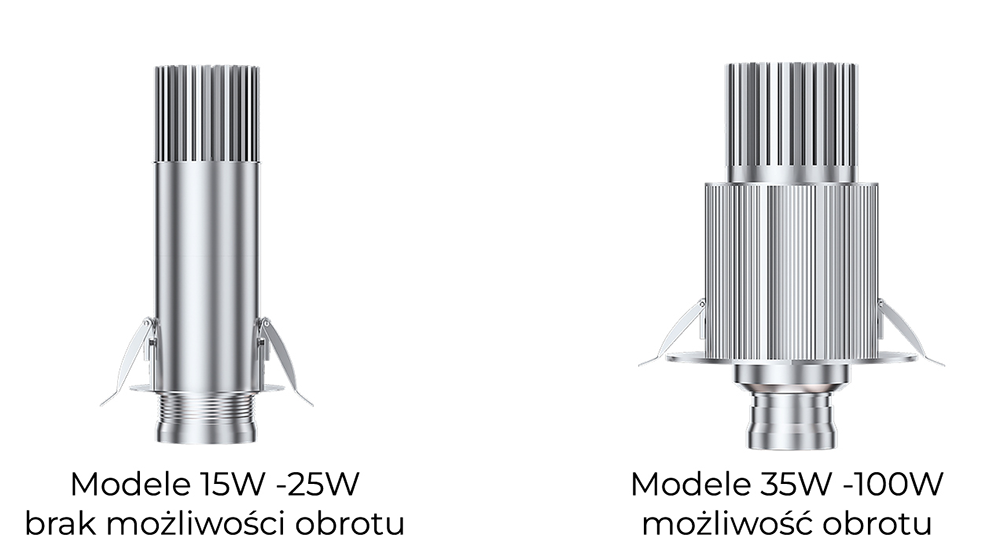

Grafika może być obrotowa lub statyczna

Ustawienie grafiki obrotowej (obrót wokół własnej osi) lub statycznej:

*W zależności od modelu

Podstawowy pilot zdalnego sterowania

2. Przykładowy sposób montażu

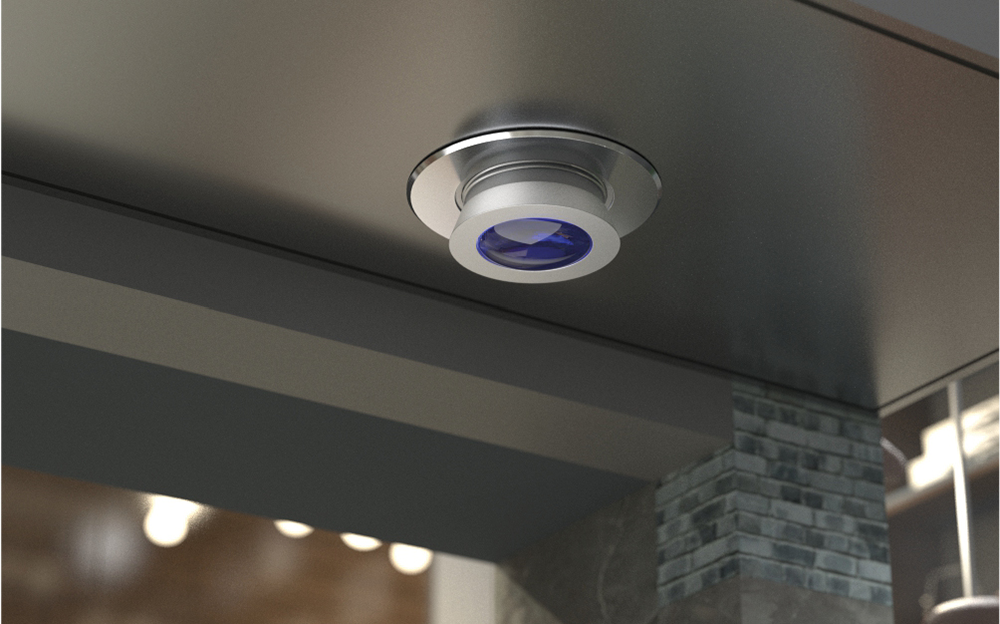

Urządzenie może być wpuszczone w sufit

Średnica otworu powinna mieć 7.6 cm a głębokość conajmniej 19 cm
Uwaga: średnica otworu nie powinna być większa niż przedni pierścień obudowy

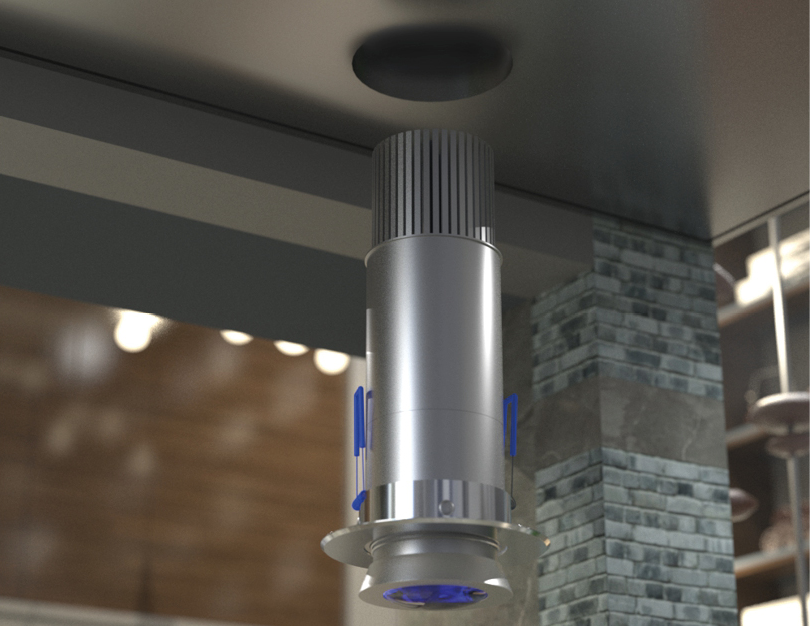

By poprawnie zamontować projektor w otworze należy przestawić klipsy tak by przywierały do powierzchni wewnętrznej sufitu

3. Sposób wymiany wkładu GOBO

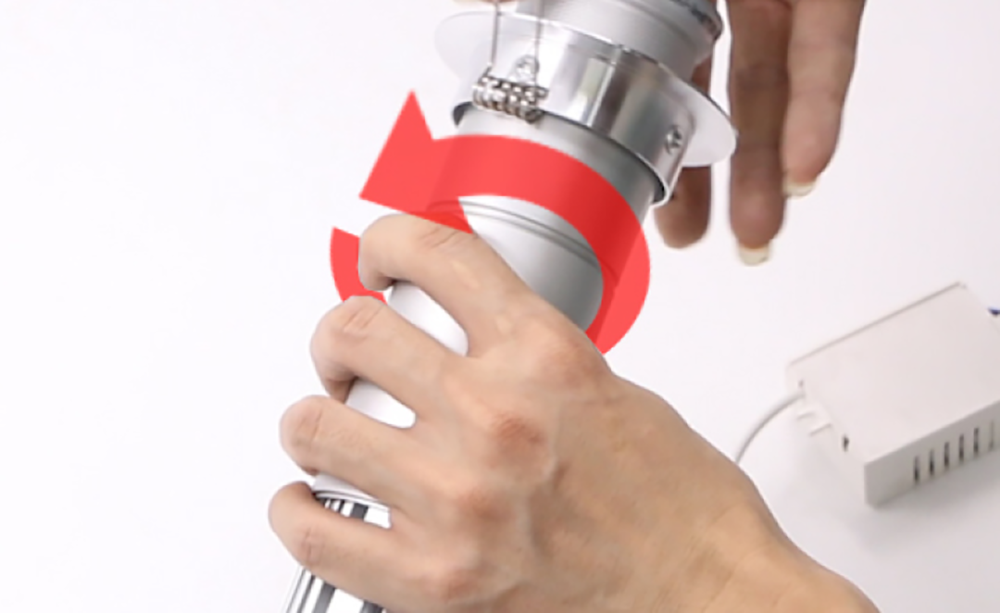

Krok 1: Odkręć przednią soczewkę

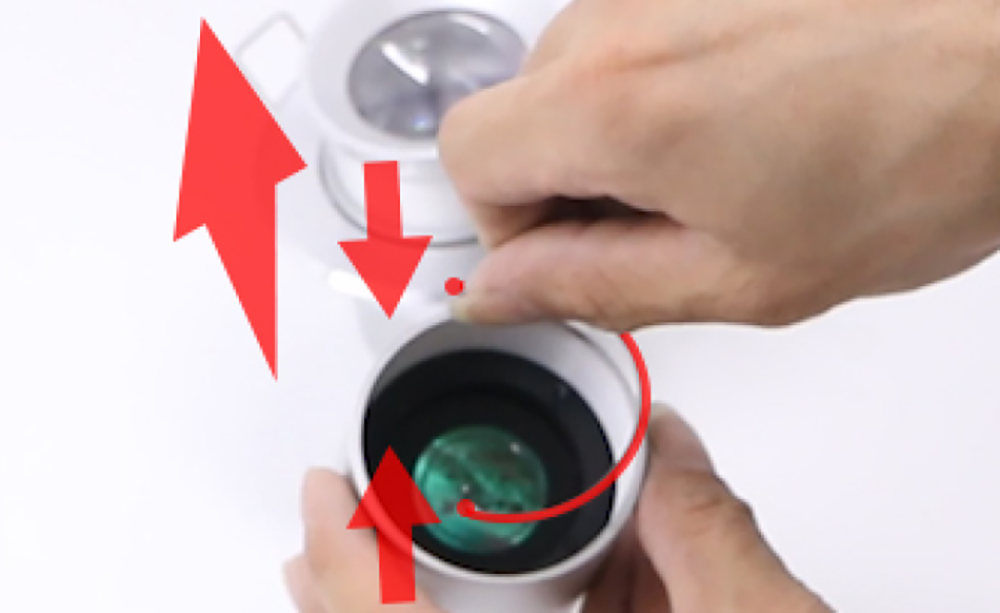

Krok 2: Ściśnij pierścień mocujący wkład i wyjmij go by uzyskać dostęp do szkiełka GOBO

Uwaga: pod pierścieniem może znajdować się niewielka ilość kleju – należy go usunąć. Nie trzeba aplikować go ponownie.

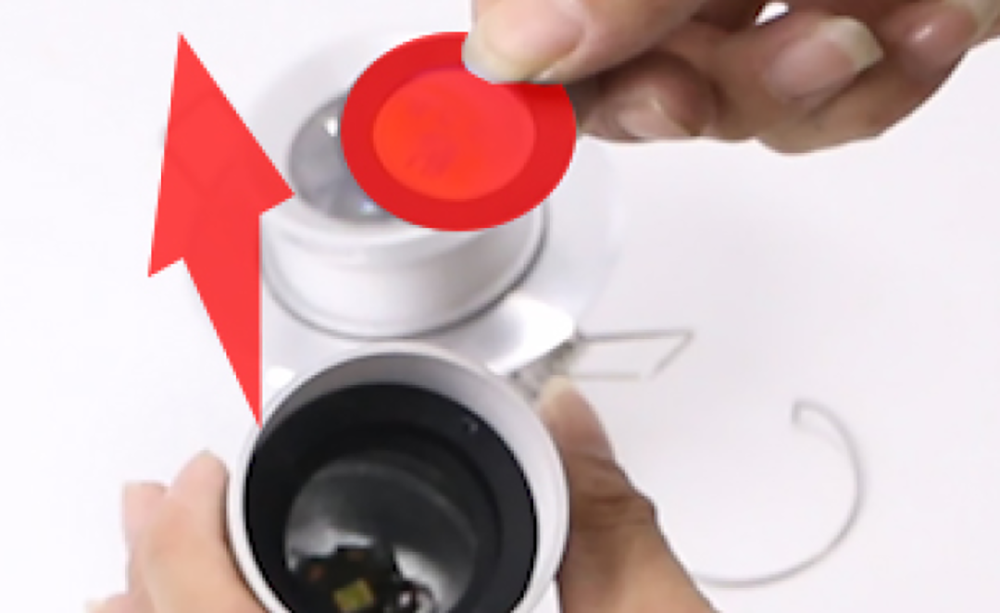

Krok 3: Wyjmij wkład i zamontuj nowy. Wkład należy umieścić rewersem do góry.

Zalecamy przetarcie szkiełka przed montażem.

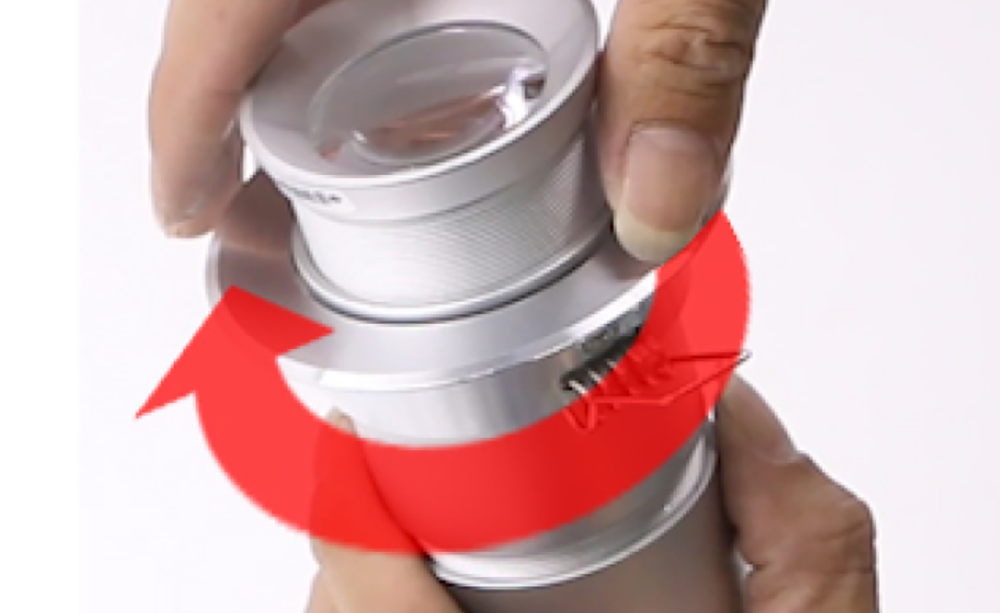

Krok 4: Po zamontowaniu nowego wkładu należy przykręcić ponownie przednią soczewkę

4. Parametry techniczne

• ✅ Napięcie wyjściowe: AC 100 - 240V
• ✅ Moc: 15W / 25W / 35W  / 60W / 80W / 100W
• ✅ Odprowadzanie ciepła: Radiator aluminiowy
• ✅ Waga: 0.7 - 2.9 kg
• ✅ Obudowa: Stop aluminium
• ✅ Zastosowanie: Odporny na warunki atmosferyczne
• ✅ Źródło światła: Dioda LED OSRAM
• ✅ Norma: GB 7000.1-2015

Uwagi

• ✅ Przeczytaj instrukcję przed instalacją
• ✅ Zakaz nieautoryzowanego kopiowania treści
• ✅ Instrukcja ma charakter informacyjny
• ✅ Nie ingeruj w urządzenie poza instrukcją

Wskazówki bezpieczeństwa

• ✅ Odłącz zasilanie przed montażem lub konserwacją
• ✅ Serwis powinien być wykonany przez personel techniczny
• ✅ Nie patrz bezpośrednio w źródło światła
